日本KITZ北泽铸铁球心阀10FCTB的PDF资料
产品名称：10FCTB KITZ 球心阀
产品型号：10FCTB
使用温度：185℃
使用压力：1.37MPA
适用介质：水、油、空气；饱和蒸汽
产品备注：日本KITZ阀门
销售单位：KITZ阀门
压力等级：JIS10K
标准：JIS标准、法兰连接
产品说明：
[10FCTB铸铁法兰球阀的适用范围]
14kgf/cm2水均衡水流120℃
10kgf/cm2水、油、气120℃
7kgf/cm2饱和蒸汽
材质：阀体: FC200
阀盖: FC200
球心: SUS304/SCS13A
阀座: PTFE

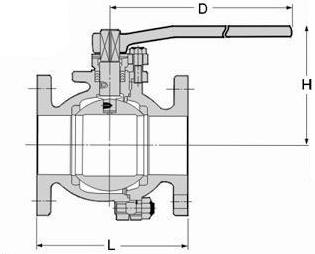

F-F:KITZ 标准10FCTB铸铁法兰球阀图片和外形结构图
10FCTB铸铁法兰球阀的尺寸参数表：
| 10FCTB规格 | (mm) | ||||
| (inch) | (mm) | 孔径(mm) | L | H | D |
| 1/2 | 15 | 15 | 110 | 102 | 130 |
| 3/4 | 20 | 20 | 120 | 105 | 130 |
| 1 | 25 | 25 | 130 | 124 | 160 |
| 11/4 | 32 | 32 | 140 | 130 | 160 |
| 11/2 | 40 | 40 | 165 | 115 | 230 |
| 2 | 50 | 50 | 180 | 120 | 230 |
| 21/2 | 65 | 65 | 190 | 155 | 400 |
| 3 | 80 | 80 | 200 | 165 | 400 |
| 4 | 100 | 100 | 230 | 200 | 460 |
| 5 | 125 | 125 | 300 | 220 | 460 |
| 6 | 150 | 150 | 340 | 295 | 1000 |
| 8 | 200 | 200 | 450 | 355 | 1500 |
