AF24(-S) AF230(-S) AF24-SR弹簧复位执行器
产品参数
| AF…弹簧复位执行器 | |||
| 内置弹簧复位的阀门执行器，适用于DN50…100蝶阀 | |||
| 扭矩15Nm | |||
| 开关型和三态浮点型执行器 AF24(-S),AF230（-S） | |||
| 调节型执行器 AF24-SR | |||
| 技术参数 | |||
| AF24(-S) | 额定电压 | AC24 V 50/60Hz， DC24V | |
| 额定电压范围 | AC/DC19.2…28.8V DC21.6…26.4V | ||
| 功耗-运行 | 5W | ||
| -保持 | 1.5W | ||
| 重量 | 3000g | ||
| AF230（-S） | 额定电压 | AC230V 50/60Hz | |
| 额定电压范围 | AC198…264V | ||
| 功耗-运行 | 6.5W | ||
| -保持 | 2.5W | ||
| 重量 | 3300g | ||
| AF24-SR | 额定电压 | AC24 V 50/60Hz，DC24V | |
| 额定电压范围 | AC/DC19.2…28.8V DC21.6…26.4V | ||
| 功耗-运行 | 6W | ||
| -保持 | 2.5W | ||
| 重量 | 2700g | ||
| 通用参数 | 扭矩-电机 | 最小15Nm | |
| -弹簧复位 | 最小15Nm | ||
| 旋转角度 | 最大95° | ||
| 位置指示 | 机械指示 | ||
| 运行时间 | 电机150s，弹簧复位16s | ||
| 环境温度 | –30℃…+50℃ | ||
| 非工作温度 | –40℃…+80℃ | ||
| 保护等级 | IP54 | ||
| 服务期 | 约6000次 | ||

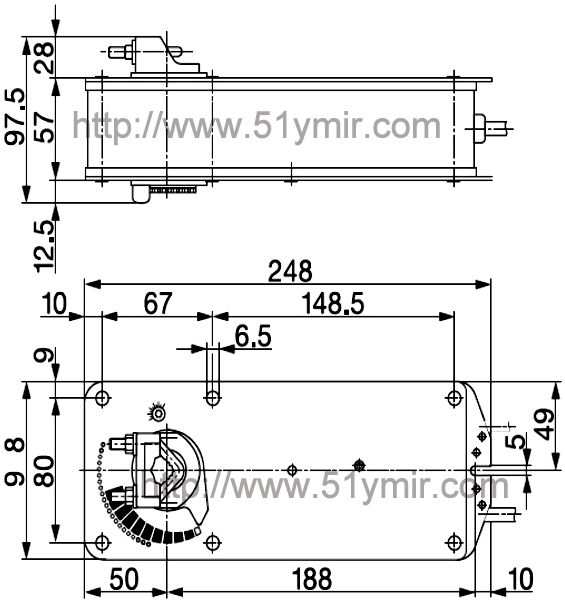

产品尺寸
.jpg)
产品接线
.jpg)
