BLF24(-ST) BLF230弹簧复位执行器
产品特点
应用 BLF…系列执行器用于通风和空调系统中的小型防火排烟风门控制
操作模式：BLF…系列执行器将防火排烟风门转动到其正常的工作位置，同时复位弹簧张紧。一旦防火系统设备触发，如烟感器、电热开关等，或是电压中断，弹簧降驱动防火排烟风门到安全位置。
位置反馈：BLF…系列执行器有两个固定微动开关，用于指示风门的两个端点位置。一个机械指示器指示风门的叶片位置。
手动操作：风门可以手动转动至任意位置并锁定。机械锁定装置可以手动接触或接通电源自动解除。
产品参数
|
技术数据 |
BLF24(-ST) |
BLF230 |
|
额定电压 |
AC24V 50/60 HZ; DC24V |
AC 230V 50/60 Hz |
|
额定电压范围 |
AC19.2…28.8V,DC21.6…28.8V |
AC 198…264V |
|
功率 |
运行:5W,保持方式2.5W |
运行：5W，保持：3W |
|
导线规格 |
7VA |
|
|
保护类别 |
|
" |
|
保护等级 |
IP54 |
|
|
辅助开关 |
2 X SPDT 6(1.5)A,AC250V |
|
|
连接电缆 |
-电机 |
|
|
转角范围 |
95° |
|
|
风门轴径 |
|
|
|
扭矩 |
电机和弹簧最小 4Nm |
|
|
运行时间 |
电机 40…75 s（0…4Nm) |
|
|
旋转方向 |
通过L/R安装选择 |
|
|
旋转方向 |
根据执行器上的L或R标示选择安装面 |
|
|
环境温度范围 |
|
|
|
湿度测试 |
按照EN60335-1 |
|
|
EMC |
CE按照89/336/EEC，92/31/EEC，93/68/EEC |
|
|
噪音强度 |
电机最大45dB(A);弹簧复位≈62dB(A) |
|
|
服务期 |
最少60000次 |
|
|
维护 |
免维护 |
|
|
重量 |
|
|

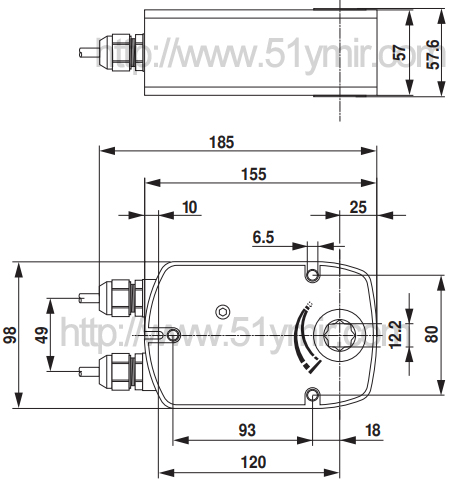

产品尺寸
.jpg)

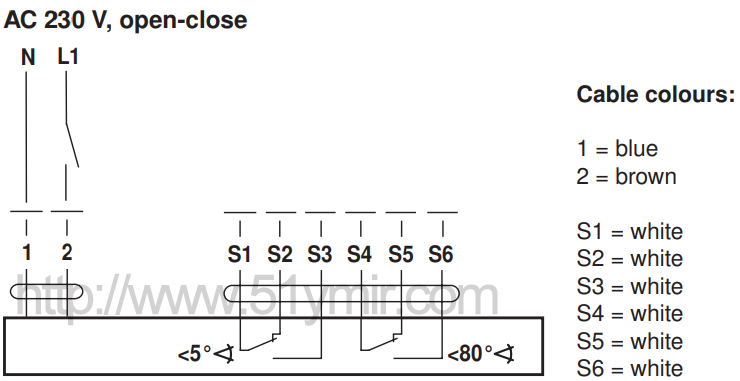

产品接线
.jpg)
