日本北泽KITZ铜球阀TK600的PDF资料
产品名称：TK600铜球阀 KITZ球心阀
产品型号：TK600
使用温度：185℃
压力等级：600（4.12Mpa）
适用介质：压力变动小的水·油·气（W.O.G）；饱和蒸汽
产品备注：日本KITZ阀门
销售单位：KITZ阀门
标准：KITZ 日标RC螺纹
[TK一片式铜球阀的适用范围]
600psi. 水，油，气体
150psi. 水，油，气体150°C
TK一片式铜球阀的材质：
阀体: 黄铜
阀盖: 黄铜（只有1/8"）
阀杆: K-合金
球心: 黄铜
阀座: 强化PTFE

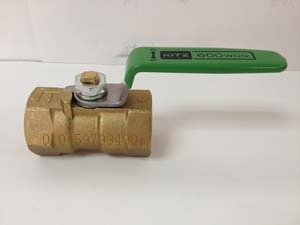

TK一片式铜球阀图片和外形结构图
TK一片式铜球阀的尺寸：
| TK600规格 | (mm) | ||||
| (inch) | (mm) | 孔径(mm) | L | H | D |
| 1/8 | 6 | 4.5 | 32 | 31 | 60 |
| 1/4 | 8 | 5 | 39 | 31 | 60 |
| 3/8 | 10 | 7 | 44 | 36 | 70 |
| 1/2 | 15 | 9.2 | 56.5 | 41 | 85 |
| 3/4 | 20 | 12.5 | 59 | 44 | 85 |
| 1 | 25 | 16 | 71 | 48 | 100 |
| 11/4 | 32 | 20 | 78 | 54 | 100 |
| 11/2 | 40 | 24.5 | 83 | 65 | 125 |
| 2 | 50 | 32 | 100 | 72 | 125 |
