SL-23H安全阀为扬程式铸铁法兰安全阀，主要用于压力容器和热交换器的安全泄压，保护末端设备的安全。
种类 ：扬程式安全阀
型式： 开放式
阀体材质：铸铁
适用流体 蒸气、空气
适用压力： 0.35-1.0Mpa
调压范围： 0.05-0.1Mpa
流体温度： 235℃以下
流体粘度： 800cSt以下
连接方式 ：JIS 10K法兰
本体耐压试验：水压 20kg
口径范围： DN15-DN50

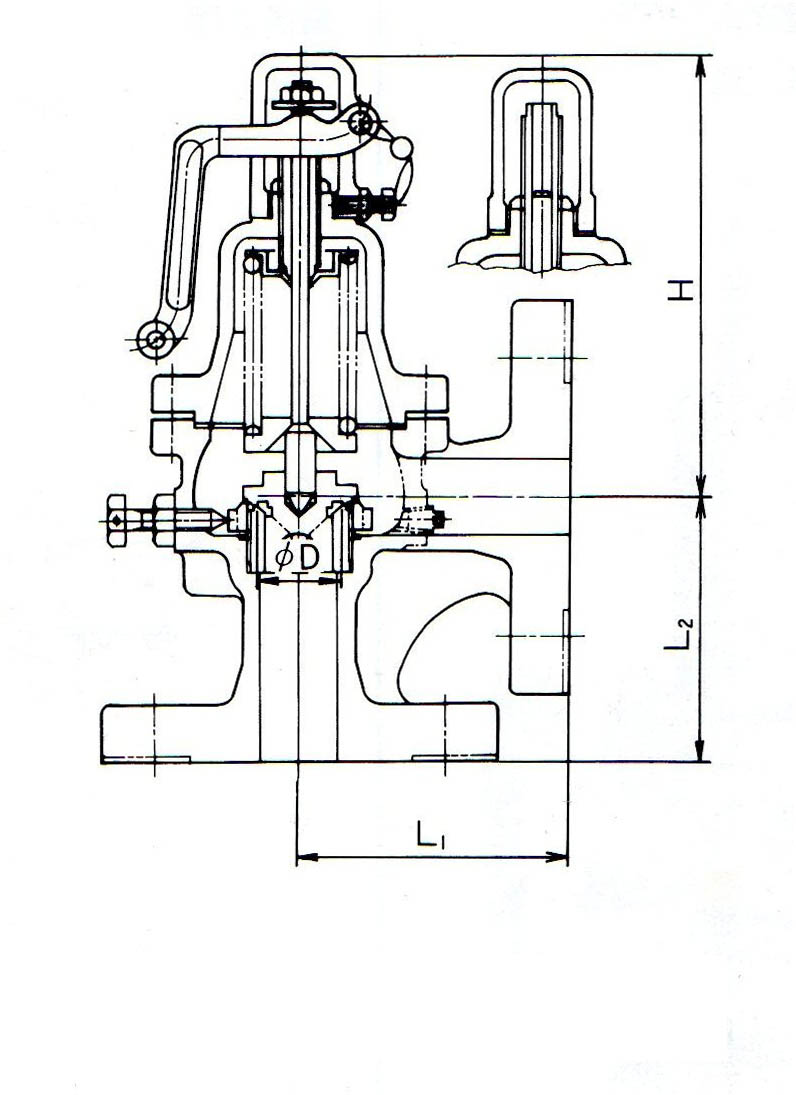

SL-23H安全阀图片及尺寸图
| SL-23H、24H安全阀尺寸及重量表 | ||||||||
| 口径 | 阀座口径 | 有效面积 | liftL | 阀间尺寸 | 阀高 | 重量（kg） | ||
| d | D | 3.14DL | L1 | L2 | H | SL-23H、23 | SL-24H、24 | |
| 15 | 15 | 18.8 | 0.4 | 70 | 70 | 130 | 3.2 | 3.1 |
| 20 | 20 | 31.4 | 0.5 | 75 | 75 | 134 | 4.1 | 4 |
| 25 | 25 | 54.9 | 0.7 | 85 | 85 | 143 | 6 | 5.9 |
| 40 | 40 | 125.6 | 1 | 100 | 95 | 235 | 13 | 12 |
| 50 | 50 | 204.1 | 1.3 | 110 | 105 | 257 | 16 | 15 |
| 65 | 65 | 346.9 | 1.7 | 135 | 115 | 293 | 23 | 22 |
| 80 | 78.4 | 492.3 | 2 | 145 | 125 | 375 | 33 | 30 |
| 100 | 99.4 | 780.2 | 2.5 | 160 | 150 | 439 | 52 | 46 |
| 125 | 130(125) | 1347.0 (1256.0) | 3.3(3.2) | 182 | 182 | 672 | 114 | 114 |
| 150 | 160(150) | 2009.6 (1789.8) | 4.0(3.8) | 219 | 208 | 725 | 151 | 145 |
