AK-1H 吊桶式疏水阀 日本进口蒸汽疏水阀

AK-1H吊桶式疏水阀


AK-1H 吊桶式疏水阀 日本进口蒸汽疏水阀(图1)

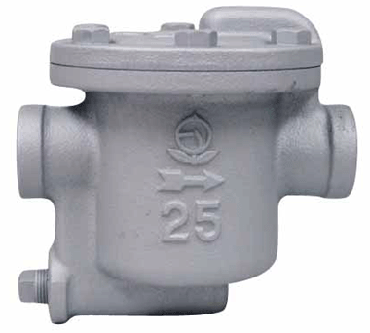

AK-1H 吊桶式疏水阀
AK-1H 吊桶式疏水阀 日本进口蒸汽疏水阀(图2)

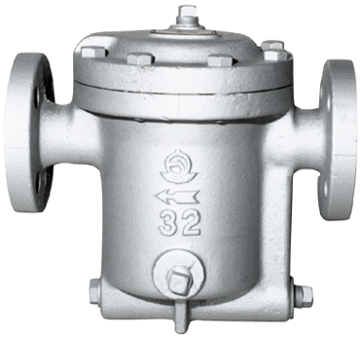

AK-2H 吊桶式疏水阀
AK-1H 吊桶式疏水阀 日本进口蒸汽疏水阀(图3)
种 类7kg10kg
口 径15-25mm
适用压力0.35-7kg0.35-10kg
适用温度220℃以下
阀体耐压试验水压15kg
接口JIS丝牙
材质本阀:铸铁 阀体、阀座:不锈钢

种 类7kg10kg
口 径32-50mm  65-80mm32-50mm
适用压力0.2-7kg0.2-10kg
适用温度220℃以下
接口10k 法兰
材质本阀:铸铁 阀体、阀座:不锈钢
本阀耐压试验水压:20kg

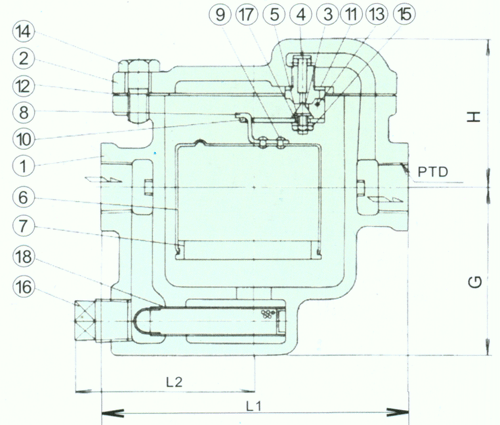

 构造AK-1H

AK-1H 吊桶式疏水阀 日本进口蒸汽疏水阀(图4)
 零部列表
NO零部件名称材质
1主体FC20
2上盖FC20
3阀体SUS304
4阀座SUS304
5垫圈C2680R
6收集罐C12219
7收集罐坠FC20
8收集罐勾C2801P
9鉚钉C1100W
10控制杆C2801P
11挂钩C2801P
12密封垫片
13杆棒SUS304
14螺栓SS41
15螺母C3604B
16监视口SS41
17弹簧垫圈SWRH
18滤清器SUS304

尺寸表 AK-1H              (mm)
口径DL1L2GH重量(KG)
151/21307672.568.52.7
203/41488788744.4
2511849498815.8

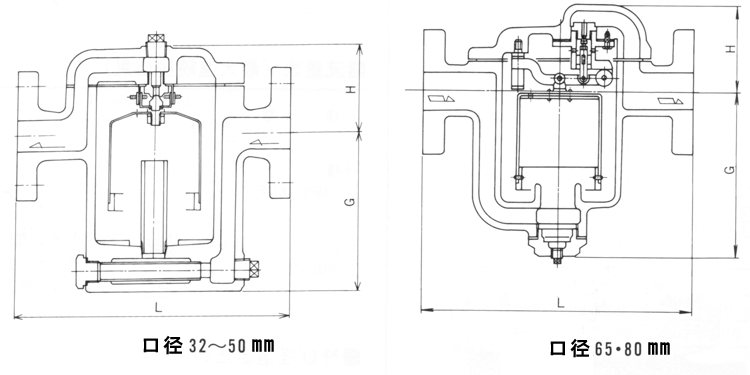

尺寸表 AK-2H        (mm)
口径LGH重量(KG)
322801618821
402901618822
502901618823
6548034016087
8048034016090

AK-1H 吊桶式疏水阀 日本进口蒸汽疏水阀(图5)
 流量表AK-1H
(L/h)

种类
压力差kg
口径
0.3512345678910
7kg1580130175205230252270287---
20175260340398444485522555---
25255412548634703767825880---
10kg155084110130146160173180190205214
2080130175205230252270287305320335
25175260340398444485522555582608630

 流量表AK-2H
(m3/h)

种类
压力差kg
口径
0.020.050.10.20.30.40.50.60.70.80.910
0.20.512345678910
7kg32(11/4")-50(2")0.501.101.371.701.942.172.382.572.75---
65(21/2")-80(3")1.121.602.152.853.403.804.134.434.70---
10kg32(11/4")-50(2")0.500.750.951.201.401.571.741.872.002.122.242.35

 AK-5 吊桶式疏水阀

AK-1H 吊桶式疏水阀 日本进口蒸汽疏水阀(图6)

种类0.3Mpa0.7Mpa1.0Mppa1.6Mpa
形式倒桶式
适用流体蒸气
流体温度220℃以下
适用压力范围0.1-3k0.1-7k0.1-10k0.1-16k
连接方式丝牙
材质本体(FC)铸铁 阀体 阀座 不锈钢 不锈钢
口径15-25mm
